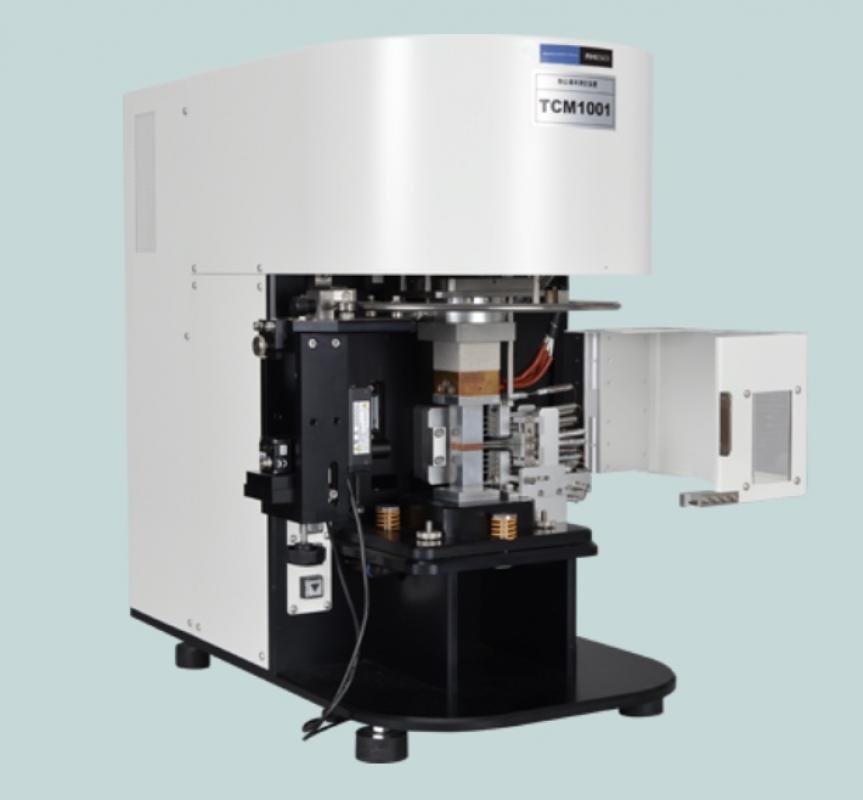

Rhesca 熱傳導率測定裝置

廠牌 : RHESCA 日本
型號 : TCM1001
簡介 :
1. 可以對導電性粘合劑、散熱用導電膏、散熱薄膜板進行品質管理。
2. 可以進行疊層裝置的導熱性評價。
3. 使用單向熱流定常法，不需要試片的預先處理和物性情報。

Rhesca 熱傳導率測定裝

詳細資訊

單向熱流定常法的測量原理

介紹包括表面熱電阻在內的導電性粘合劑在實際使用的情況下測量導熱率的單向熱流定常比較法的測量原理。

單向熱流定常比較法，由已知導熱率的2根方柱組成的標準棒，以及用標準棒夾著的試片向一個方向流熱，從這些定常時的溫度分佈中求出導電性粘合劑的有效導熱率的單向熱流定常比比較法（左下圖）。求從標準棒的常態溫度中透過試片的熱通量q，計算出有效導熱率（右下圖），是導電性粘合劑和傳熱面之間的介面熱電阻導致有效導熱率變化的導電性粘合劑的有效測試方法。

測傳導率測定裝置規格

試片	形狀	方形 20 x 20 mm 或直徑 10mm , 厚度 0.05~6.0mm
適用規範		JIS H7903 , ASTM D5470-1
法令		RoHS規定
測定精度(熱傳導率)	公差值	+/- 10% (標準Sample)
	測定範圍	0.01~150.00W/m.k
溫度設定範圍	加熱探頭	室溫～200度C
	試驗片	室溫~120.0度C
溫度控制	加熱	PID自動控制或電力控制
	冷卻	自然空冷或水能(另購)
加重設定範圍		0~100N
通信	PC	USB 2.0
資料收集功能(CSV輸出)		各測溫點溫度 , 熱傳導率/熱阻抗 (可切換)
選購	制冷機	冷卻口探測頭溫度 0度C~室溫 , 厚度計相機 (測試樣品厚度相對鏡頭需要對應選擇)
安全功能		過升溫防止警報 , 過負載防止警報 , 安全蓋(防風) 閉合檢知 , 主電源遮斷 , 冷卻異常檢知。
外觀尺寸重量		W300 X D600 X H542 mm, 30kg
